一種內花鍵加工方法：拉銷加工工藝說明如下，供參考了解。

一、內花鍵拉削工藝

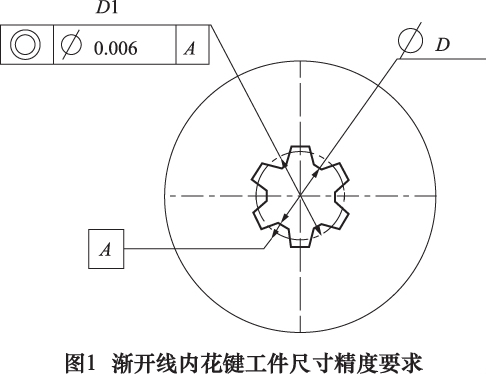

為了保證傳動軸與齒輪連接具有較高的強度，并且安裝之后有較好的同軸度，齒輪內花鍵必須要有很高的尺寸精度和位置精度。

齒輪內花鍵的尺寸精度可以以拉刀刀齒的加工精度保證，而齒輪內花鍵的位置精度需要設計一套工藝方案來保證。

二、內花鍵底孔加工工藝

當拉削刀具前導向、后導向與漸開線內花鍵底孔接觸的時候，作為拉削工藝導向孔的內花鍵底孔必須具有很高的尺寸、形狀、位置精度，才能保證齒輪內孔與漸開線內花鍵分度圓具有很高的同軸度。

通常把孔的深度與直徑之比超過5:1便視為深孔加工，深60mm、直徑為5mm的內花鍵底孔就算是深孔。

深孔加工是在封閉或半封閉的空間內進行的特殊性加工，具有排屑難、冷卻難、潤滑難和工具系統剛度低等特點。

三、拉刀設計及加工

漸開線內花鍵槽的槽型尺寸和精度是靠拉削刀具來保證的，拉刀設計的合理性和制造精度決定著漸開線內花鍵槽的加工精度，因此拉刀的設計和加工是非常重要的。

相比于插齒加工漸開線內花鍵，拉削工藝具有高效、高精度等特點，應用廣泛。以上說明如有不清楚的地方或相關需求，可向一同廠家免費咨詢。
