加工軸及帶孔類齒輪用立式滾齒機夾具相關說明分別如下，供參考了解。

1、加工軸類齒輪零件用夾具

這種夾具，裝夾方便，但容易損壞軸頸表面。

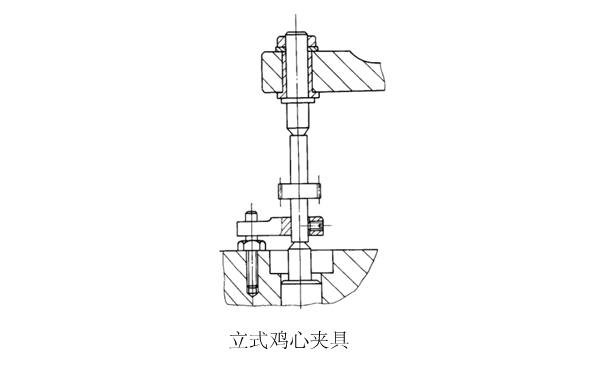

在立式滾齒機上使用雞心夾頭加工軸類齒輪零件如圖。

2、加工帶孔類用夾具

這類夾具是采用過渡法蘭與心軸組合結構。心軸可以置換，因此通用性好夾緊方便可靠。

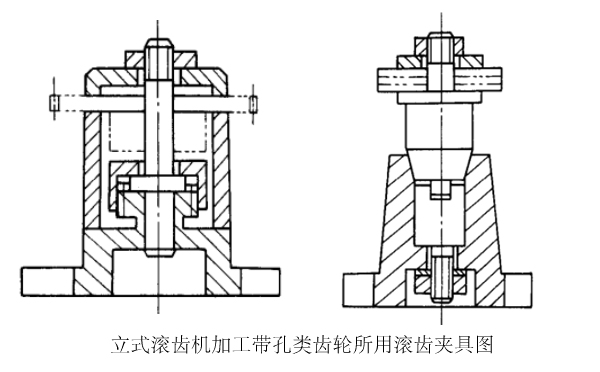

常見的在立式滾齒機上加工帶孔類輪齒所用的夾具如圖。
