漸開線直/斜齒圓柱齒輪的漸開線形成說明分別如下，供大家參考了解，不清楚的地方或相關需求，可向一同加工廠家免費咨詢。

1、漸開線斜齒圓柱齒輪的漸開線形成：

漸開線斜齒圓柱齒輪齒面的形成原理和漸開線直齒圓柱齒輪的情形差不多，所不一樣的是發生面上的直線KK′與直線NN′不平行，即與齒輪軸線不平行。面是與基圓桿母線NN′成一夾角βb。

故當發生面沿基圓柱作純滾動時，直線KK′上的每一點都分別從基圓柱面的接觸點開始展成1條漸開線，而直線KK′上各點所展成的漸開線的聚集也就是斜齒圓柱齒輪的齒面。

不難看出，齒輪齒廓曲面與基圓柱軸線垂直的平面(齒輪瑞面)上的交線(端面上的齒廓曲線)仍是漸開線。且因這類漸開線有一模一樣的基圓柱，因此它們的形狀均是相同的，只不過是展成的起始同面己，即起始點分別處于螺旋線KK′上的各點。因此其齒面為漸開螺旋面。

2、漸開線直齒圓柱齒輪的漸開線形成：

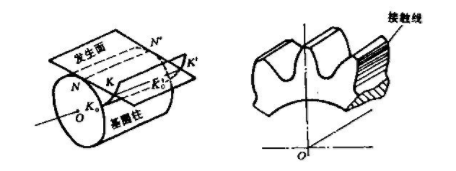

二輪的齒廓面沿1條平行于齒輪軸的直線KK′相碰觸，KK′與發生面在基圓柱上的切線NN′平行。當發生面沿基圓柱做純滾動時，直線KK′在空間生成的航跡也就是1個漸開面，即直齒輪的齒廓曲面。

不難看出，漸開線斜齒圓柱齒輪的端面齒廓曲線仍為漸開線?？蓪u開線直齒圓柱齒輪看做漸開線斜齒圓柱齒輪的1個特例。

從端面看，兩只漸開線斜齒圓柱齒輪傳動就相當于兩只漸開線直齒圓柱齒輪傳動，，因此也符合齒廓嚙合基本定律。

以上就是今天一同齒輪加工廠家跟大家分享的漸開線直/斜齒圓柱齒輪的漸開線形成說明，包括但不僅限于，如有更多疑問可向技術人員尋求幫助。
