齒輪加工方法之四：插齒加工的相關說明如下，供大家參考了解，不清楚的地方或相關需求，可向一同廠家免費咨詢。

首先，插齒加工是一種應用廣泛的齒形加工方法，為展成法加工方式中的一種，其它的還有滾齒、剃齒及磨齒等。

一、插齒加工原理如下：

1、從原理上講，插齒加工過程相當于一對直齒圓柱齒輪的嚙合。

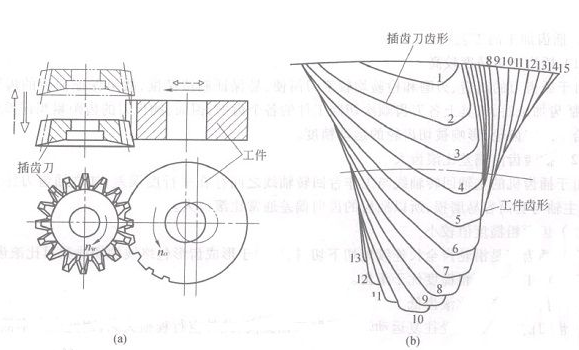

2、工件和插齒刀的運動形式見左圖。

3、插齒刀相當于一個在齒輪上磨出前角和后角，形成切削刃的齒輪，而齒輪齒坯則作為另一個齒輪。

4、插齒時刀具沿工件軸線方向作高速的往復直線運動，形成切削加工的主運動，同時還與工件作無間隙的嚙合運動，在工件上加工出全部輪齒齒廓。

5、在加工過程中，刀具每往復一次僅切出工件齒槽的很小一部分，工件齒槽的齒面曲線是由插齒刀切削刃多飲切削的包絡線所組成的，具體看右圖。

二、插齒的4運動：

1、切削運動。

2、分齒展成運動。

3、徑向進給運動。

4、讓刀運動。

三、插齒加工特點與應用：

1、工件齒形誤差小于滾齒也就是齒形精度比滾齒高，但齒距累積偏差大于滾齒。

2、插齒后的齒表面粗糙度值和波度值比滾齒的小。

3、插齒的運動精度比滾齒差，齒向誤差相對要大。

4、對于小模數(shù)齒輪（2.5mm以下）、多齒數(shù)且齒寬窄的齒輪及單件薄齒輪等，插齒加工效率更高。

5、總的來說，對運動精度要求不高的齒輪，可直接用插齒來進行齒形精加工，反之用滾齒更好。

6、可加工工外、內齒輪、帶有臺肩的齒輪、雙聯(lián)齒輪、多聯(lián)齒輪、扇形齒輪、人字齒輪、斜齒輪及齒條等，但不能加工蝸輪。
